Контрольная
Надежность электроснабжения, СФУ, В-3
Дата сдачи: Май 2011
СОДЕРЖАНИЕ:
ВВЕДЕНИЕ 3
ОБЩИЕ СВЕДЕНИЯ, ПОНЯТИЯ, ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ТЕОРИИ НАДЕЖНОСТИ В ТЕХНИКЕ И ЭНЕРГЕТИКЕ. ОБЪЕКТЫ, СВОЙСТВА, СОСТОЯНИЯ И СОБЫТИЯ 4
ЗАДАЧА 1 9
ЗАДАЧА 2 10
ЗАДАЧА 3 12
ЗАКЛЮЧЕНИЕ 14
СПИСОК ИСПОЛЬЗОВАННЫХ ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ 15
ЗАДАЧА 1
Система состоит из трех устройств. Интенсивность отказов электронного устройства равна
![05-06.jpg 05-06.jpg](/upload/medialibrary/293/05-06.jpg)
![05-06-2.jpg 05-06-2.jpg](/upload/medialibrary/041/05-06-2.jpg)
ЗАДАЧА 2
Электрическая система задана структурной схемой (рис.1), где
![05-06-3.jpg 05-06-3.jpg](/upload/medialibrary/049/05-06-3.jpg)
Определить вероятность безотказной работы, используя метод минимальных путей и сечений.
![05-06-4.jpg 05-06-4.jpg](/upload/medialibrary/528/05-06-4.jpg)

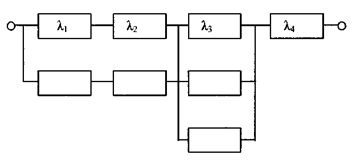

Рис.1 Структурная схема электрической системы
ЗАДАЧА 3

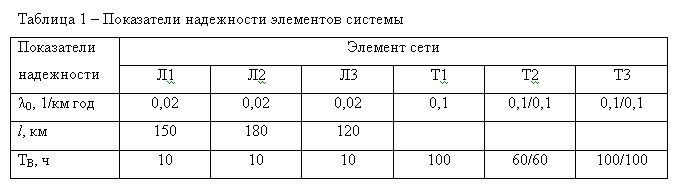

Определить параметры потоков отказов и среднее время восстановления относитель-но шин низшего напряжения понижающих подстанций II и III, а также суммарный недоот-пуск электроэнергии потребителям системы (рис.2) без учета преднамеренных отключений элементов. Среднегодовая потребляемая мощность каждой подстанции (II, III) равна 100 МВт. Показатели надежности элементов системы и их данные приведены в табл.1.
![05-06-5.jpg 05-06-5.jpg](/upload/medialibrary/dce/05-06-5.jpg)

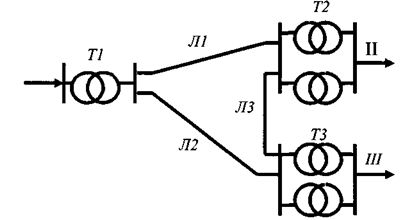

Рис.2. Схема электроснабжения завода
![05-06-6.jpg 05-06-6.jpg](/upload/medialibrary/fa4/05-06-6.jpg)
СПИСОК ИСПОЛЬЗОВАННЫХ ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ
1. Конюхова Е. А., Киреева Э. А. Надежность электроснабжения промышленных предприятий. — М.: НТФ "Энергопрогресс", 2001.
2. Фокин Ю.А. Вероятностно-статистические методы в расчетах надежности. М.: Изд-во МЭИ, 1983.
3. Фокин Ю.А. Вероятностно-статистические методы в расчетах систем электро-снабжения. М.: Энергоатомиздат, 1985.
4. Гришкевич А.А. Комбинаторные методы исследования экстремальных струк-тур математических моделей электрических цепей и систем. Челябинск: Изд-во ЮУрГУ, 2004.
