Работа состоит из 43 страниц + 4 чертежа.

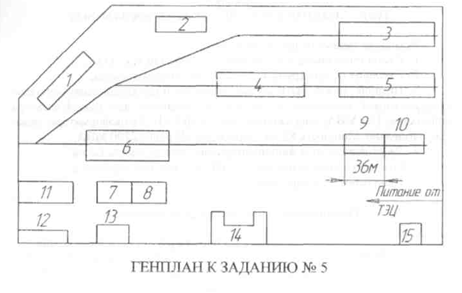

1. Схема генерального плана завода.
2. Сведения об электрических нагрузках по цехам завода.
3. Питание может быть осуществлено от ТЭЦ, на которой работают четыре турбогенератора с АРН мощностью по 100 МВт, напряжением 10,5 кВ. Генераторы работают параллельно на две секции шин. Мощность КЗ на шинах 10,5 кВ ТЭЦ равна 500 МВА.
4. Расстояние от ТЭЦ до завода 1,4 км.
5. Стоимость электроэнергии за 1 кВт-ч задает преподаватель.
6. Завод работает в три смены.
Таблица 1 – Электрические нагрузки завода электросталей
Наименование |
Количество электроприемников |
Установленная мощность электроприемников, кВт | |
одного |
суммарная | ||
1 . Склад готовой продукции |
20 |
1-20 |
180 |
2. Склад вспомогательных материалов: |
3 |
10-20 |
40 |
3. Цех сталеплавильных печей № 1: |
|
|
|
а) 0,4 кВ |
50 |
10-20 |
4000 |
б) электродуговые печи 20 т |
4 |
По каталогу |
|
4. Цех сталеплавильных печей № 2: |
|
|
|
а) 0,4 кВ |
40 |
10-100 |
2500 |
б) электродуговые печи 15т |
4 |
По каталогу |
|
5. Прокатный цех: |
|
|
|
а) 0,4 кВ |
100 |
10-100 |
6500 |
б) 10 кВ синхронные двигатели |
4 |
2500 |
10000 |
6. Цех сталеплавильных печей № 3: |
|
|
|
а) 0,4 кВ |
50 |
10-100 |
4200 |
6) электродуговые печи 30 т |
2 |
По каталогу |
|
7. Столярный цех |
50 |
1-40 |
420 |
8. Ремонтно-механический цех |
30 |
1-30 |
270 |
9. Кузнечно-прессовый цех |
См. табл. 2 | ||
10. Энергоцех |
30 |
1-80 |
320 |
11. Склад оборудования |
15 |
1-20 |
70 |
12. Гараж |
30 |
1-28 |
160 |
13. Насосная: |
|
|
|
а) 0,4 кВ |
10 |
10-100 |
600 |
б) синхронные двигатели 10 кВ |
4 |
1200 |
4800 |
14. Заводоуправление |
30 |
1-40 |
250 |
15. Компрессорная: |
|
|
|
а) 0,4 кВ |
10 |
10-80 |
400 |
б) синхронные двигатели 10 кВ |
4 |
1500 |
6000 |
1 Краткая характеристика технологического процесса и требования к надежности электроснабжения
2 Определение расчетных электрических нагрузок предприятия
2.1. Определение расчетных нагрузок цехов
2.2. Определение расчетной нагрузки завода с учетом компенсации реактивной мощности потерь в трансформаторах
3. Определение центра электрических нагрузок
4. Определение числа и мощности трансформаторов ГПП
5.Технико-экономическое сравнение вариантов внешнего электроснабжения
5.1. Выбор вариантов
5.2.Первый вариант внешнего электроснабжения
5.2.1.Капитальные затраты
5.2.2.Ежегодные затраты
5.2.3.Приведенные затраты
5.3.Второй вариант внешнего электроснабжения
5.3.1.Капитальные затраты
5.3.2.Ежегодные затраты
5.3.3.Приведенные затраты
5.4.Выбор оптимального варианта
6. Выбор числа и мощности цеховых трансформаторов и выбор компенсирующих устройств
7. Выбор кабелей
8. Расчет токов короткого замыкания
9. Выбор оборудования
10. Выбор системы электроснабжения механической мастерской
10.1.Определение расчетной нагрузки цеха методом упорядочных диаграмм
Приложение 1 Силовая нагрузка Осветительная нагрузка
Приложение 2 ПОТРЕБИТЕЛИ 0,4 кВ ПОТРЕБИТЕЛИ 10 кВ
Приложение 3 Расчет электрических низковольтных нагрузок по методу упорядоченных диаграмм
Список использованных источников
1 Справочник по проектированию электроэнергетических систем / Под ред. С. С. Рокотяна и И. М. Шапиро. – 3-е изд., перераб. и доп. – М. : Энерго-атомиздат, 1985.
2 А. А. Федоров, А. Е. Старкова. Учебное пособие для курсового и ди-пломного проектирования по электроснабжению промышленных предпри-ятий: Учеб. пособие для вузов, - М.: Энергоатомиздат, 1987.
3 Справочник по электроснабжению промышленных предприятий:
Промышленные электрические сети. 2-е изд., перераб. и доп./ Под общей ред. А. А. Федорова и Г. В. Сербиновского. – М.: Энергия, 1980.
4 Справочник по электроснабжению и электрооборудованию: В 2 т. Т.1. Электроснабжение / Под общ. ред. А. А. Федорова. – М.: Энергоатомиздат, 1986.
5 Б. Н. Неклепаев, И. П. Крючков. Электрическая часть электрических станций и подстанций.: Справочные материалы для курсового и дипломного проектирования: Учеб. пособие для вузов. 4-е изд., перераб. и доп. – М.: Энер-гоатомиздат, 1989.
6 Основы электроснабжения промышленных предприятий. Метод. указа-нияк курсовому проектированию для студентов специальности 0303 . Красно-ярск, КПИ, 1982.
7 Л. А. Солдаткина. Электрические сети и системы: Учеб. пособие для ву-зов. – М.: Энергия, 1978
8 В. А. Гольстрем, Ю. А. Кузнецов. Энергетический справочник инжене-ра.- К.: Техника, 1983
9 Конструкции закрытых распределительных устройств электрических станций и подстанций: Учеб. пособие / В.П. Возовик, В.А. Ермаков, В.А. Тре-мясов, М.Д. Чижова. Красноярск: ИПЦ КГТУ, 2001. 84 с.
10 Л. Д. Рожкова, В. С. Козулин. Электрооборудование станций и под-станций: Учебник для техникумов. – 2-е перераб. – М.: Энергия, 1980. – 600 с., ил..
