Контрольная

Электротехника. Вариант 6 в СФУ


Дата сдачи: Июнь 2012

СОДЕРЖАНИЕ

ЗАДАЧА 1 X 3
ЗАДАЧА 2 X 6
ЗАДАЧА 3 X 8
ЗАДАЧА 4 X 10
СПИСОК ЛИТЕРАТУРЫ X 14

ЗАДАЧА 1

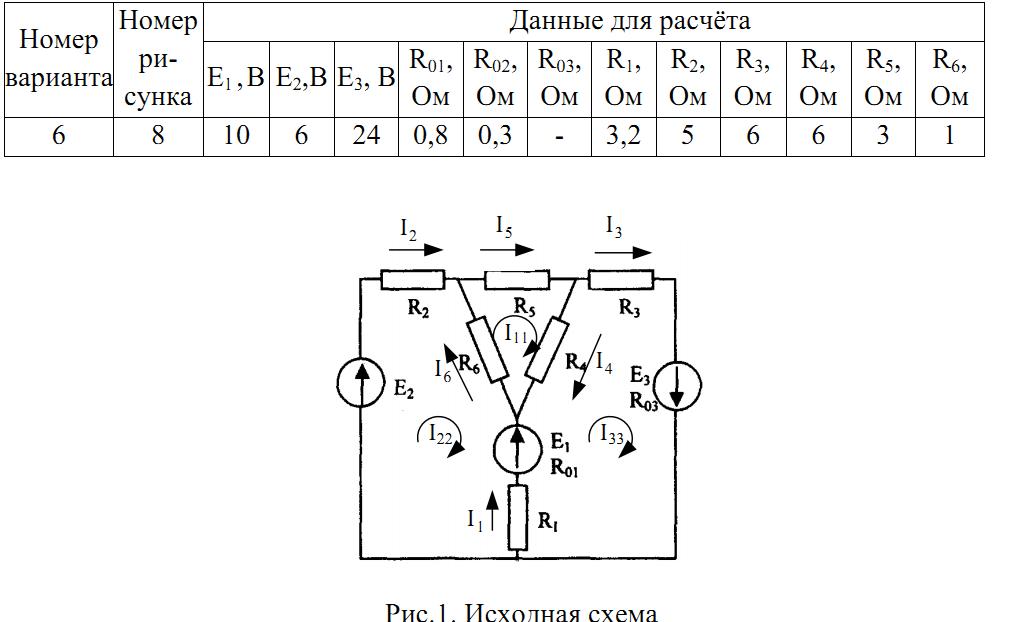

1. Составить систему уравнений, необходимых для определения токов
методом непосредственного применения законов Кирхгофа.
2. Найти все токи, пользуясь методом контурных токов.
3. Составить баланс мощностей для заданной схемы.
Таблица 1
Новый рисунок.JPG

ЗАДАЧА 2

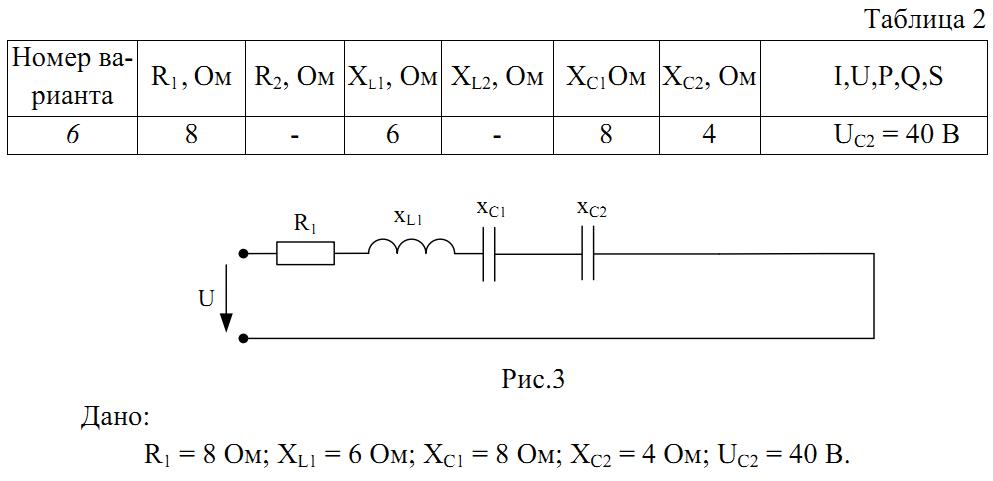

Неразветвленная цепь переменного тока, показанная на рис. 2, содержит
активные, индуктивные и емкостные сопротивления, величины которых заданы
в табл. 2. Начертить схему согласно данным своего варианта.
Определить:
1. полное сопротивление цепи Z;
2. напряжение U, приложенное к цепи;
3. силу тока I в цепи;
4. угол сдвига фаз φ (величину и знак);
5. активную Р, реактивную Q и полную S мощности, потребляемые це-
пью.
Начертить в масштабе векторную диаграмму и пояснить ее построение.
Если одна из величин, подлежащих определению, задана, ее вычисление
отпадает.
Новый рисунок.JPG

ЗАДАЧА 3

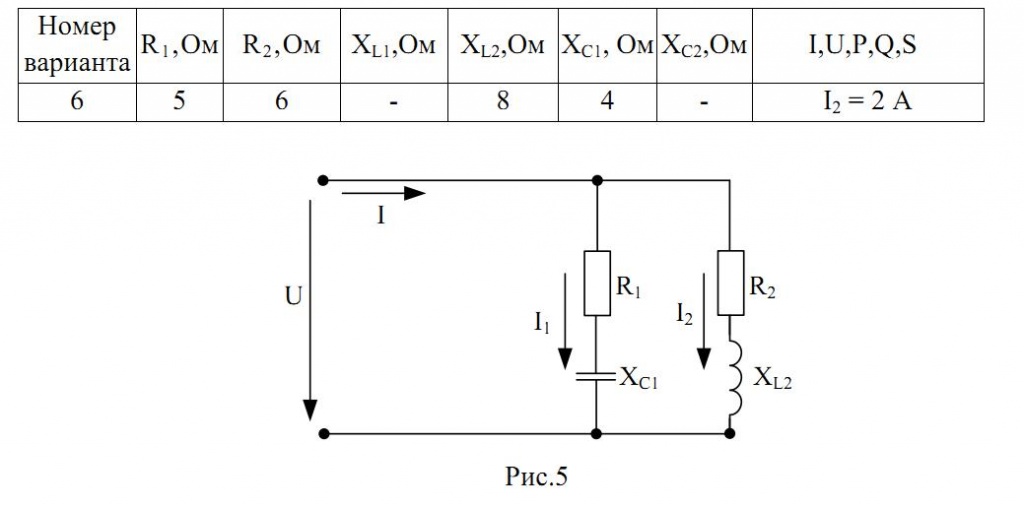

Разветвленная цепь переменного тока содержит две параллельные ветви
(рис. 3), сопротивления которых заданы в табл. 3.
Определить следующие величины, относящиеся к данной цепи, если све-
дения о них отсутствуют в табл. 3:
1. токи в параллельных ветвях I1 и I2 и ток I в неразветвленной части схе-
мы;
2. напряжение U, приложенное к цепи;
3. углы сдвига фаз φ1 ,φ2 и φ (величину и знак);
4. активные и реактивные мощности в каждой ветви, P1, Р2, Q1,Q2;
5. активную, реактивную и полную мощности, потребляемые всей цепью
Р, Q, S.
Начертить в масштабе векторную диаграмму и пояснить ее построение.
Таблица 3
Новый рисунок.JPG
ЗАДАЧА 4

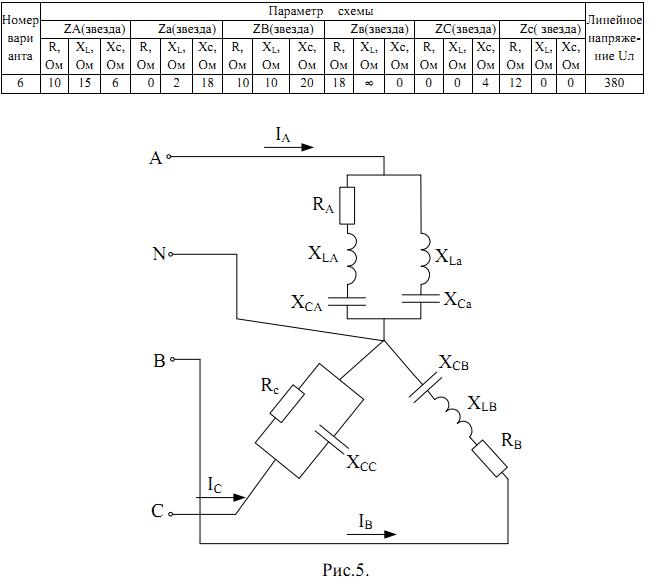

Электрическая цепь трехфазного тока, соединена по схеме звезда с ней-
тральным проводом (рис. 4), содержит активные, индуктивные и емкостные со-
противления, величины которых заданы в табл. 4.
Начертить схему согласно данным своего варианта. Если одна из величин
равна бесконечности, то в данной фазе в одной из ветвей будет обрыв и ветвь
на схеме будет отсутствовать.
Определить:
1. фазное напряжение;
2. линейные токи;
3. активную, реактивную и полную мощность всей цепи и каждой фазы
отдельно;
4. построить в масштабе векторную диаграмму токов и напряжений и оп-
ределить по ней ток в нейтральном проводе.
Новый рисунок.JPG
Дано:
Фаза А:
RA = 10 Ом; XLA = 15 Ом; XCA = 6 Ом;
X = 2 Ом; XCA = 18 Ом.
Фаза В:
RВ = 10 Ом; X = 10 Ом; X = 20 Ом.
Фаза С:
X = 4 Ом;
Rс = 12 Ом.

СПИСОК ЛИТЕРАТУРЫ

1. Касаткин А.С., Немцов MB. Электротехника. - М: Высшая школа, 2000.
2. Электротехника / Под редакцией В.Г. Герасимова. М.: Высшая школа,
1985.
3. Борисов Ю.М., Липатов Д.Н. Общая электротехника. - М.: Энерго-
атомиздат, 1985.
4. Сборник задач по общей электротехнике / под редакцией В.Г. Гераси-
мова. М.: Высшая школа, 1986.
5. Общая электротехника / Под редакцией А.Т. Блажнина. - Л.: Энергия,
1979.
6. Иванов А.А. Справочник по электротехнике. - Киев: Вища школа, 1984.
