Дата сдачи: Ноябрь 2012

Задача 1

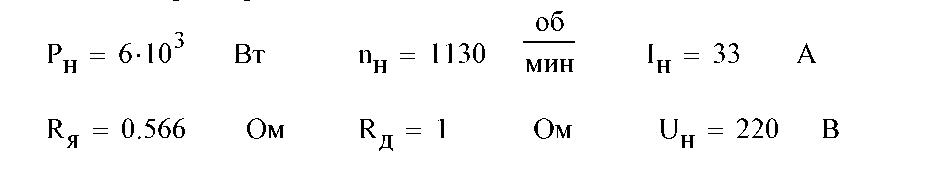

Для краново-металлургического двигателя ДП-22 независимого возбуждения имеющего параметры

рассчитать и построить естественную и искусственную механические характеристики при добавочном сопротивлении в цепи якоря Яд

Задача 2
Для краново-металлургического двигателя постоянного тока независимого возбуждения построить пусковую диаграмму и схему включения рускового резистора, рассчитать сопротивления ступеней резистора.

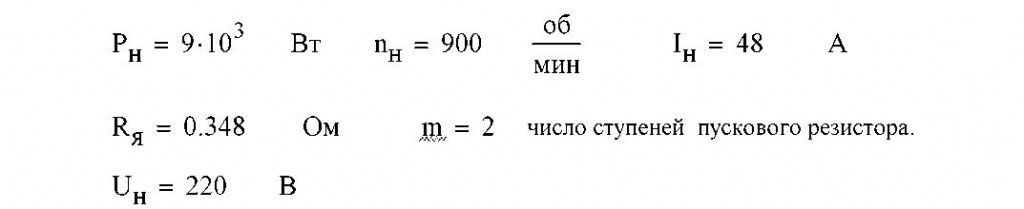

Задано : двигатель МП-32 с параметрами:


Задача 3
Для краново-металлургического асинхронного двигателя с фазным ротором (380\220 В, 50 Гц, ПВ=25%) рассчитать и построить естественную элктромеханическую и механическую характеристики двигательного режима.

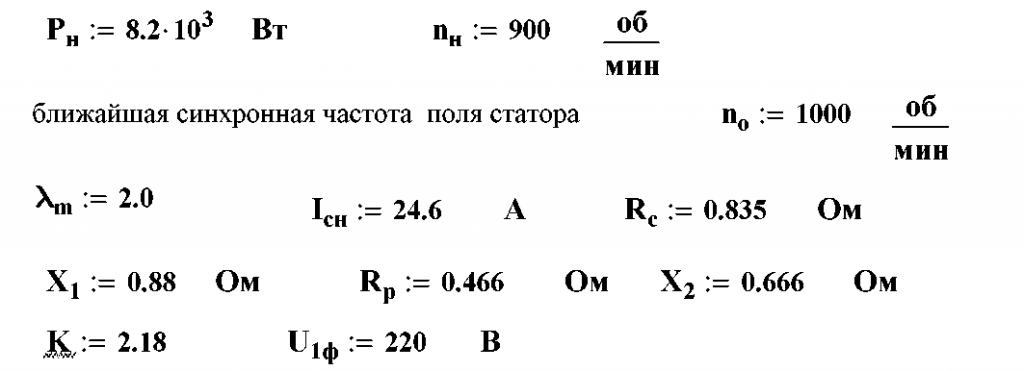

Дано : двигатель МТН211-6 с параметрами:

Здесь : Рн - номинальная мощность двигателя
пн - номинальная частота вращения вала Хт - перегрузочная способность двигателя 1СН - номинальный ток статора Rc - активное сопротивление обмотки статора Х1 - индуктивное сопротивление обмотки статора Rp - активное сопротивление обмотки ротора Х2 - индуктивное сопротивление обмотки ротора К - коэффициент трансформации напряжения

Задача 4

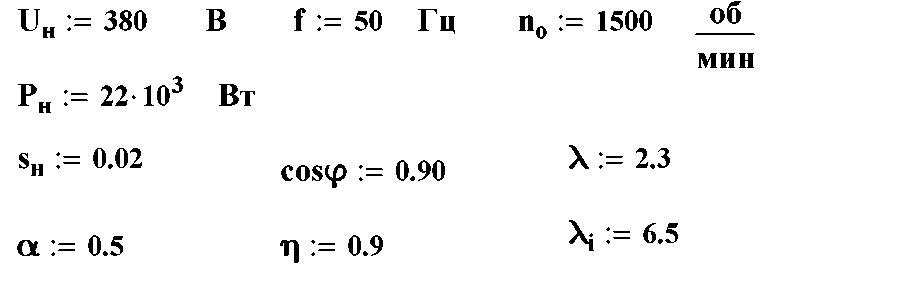

Для асинхронного двигателя с КЗ ротором 4A180S4Y3 заданы параметры:

Требуется :
1. Рассчитать и построить естественную механическую характеристику двигателя.
2. Рассчитать добавочное сопртивление R | д , которое при включении в три фазы
статора двигателя, уменьшит пусковой ток в два раза (а = 0,5)
